Распиновка зеркала заднего вида с дисплеем

[fantick]

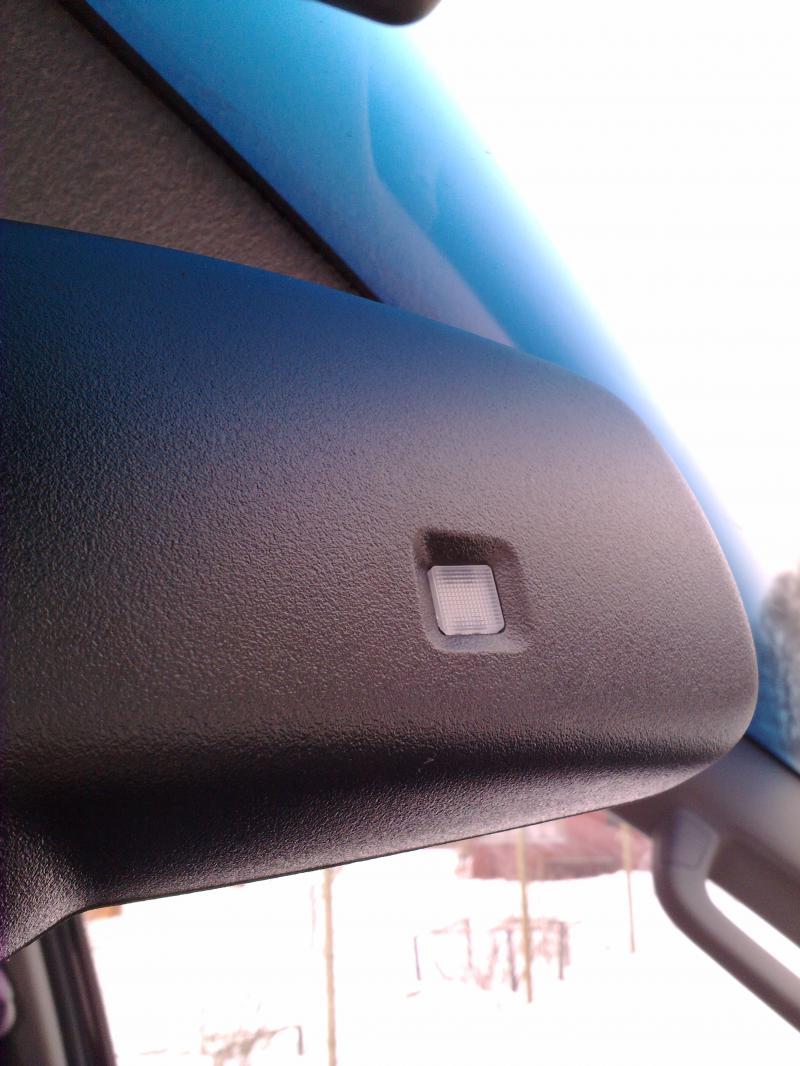

так точно, окошки в зеркале это датчики света (спереди и сзади) плоская фишка в три провода без камера, с 12 контактами под камеру)

[praporvano]

А что нужно чтобы авто свет сделать? датчик есть что еще нужно?

[fantick]

можно, если подключить ближний свет через реле, включение реле запитать от фотоэлемента в зеркале.

[Alexokm]

Заезжал к официалам с вопросом, но как всегда- они не в теме. Этим зеркалом комплектуется инстайл с сентября 2011. У большенства официалов в компе каталог до 2010, но пробили по Москве- цена зеркала=3900р. Когда вышли в зал, продемонстрировал им в зале на примере выставленной машины. Они очобрадовались(как дети). камера сзади стоит штатная между фонатями подсветки госномера. У официалов зеркала и камеры сказали должны появиться месяца через3-4. Будем ждать. Особо нетерпеливых- приглашают в экзист..... Но это лотерея,можно и нарваться на фуфло....

[praporvano]

fantick а поподробнее можно????

[gabuk]

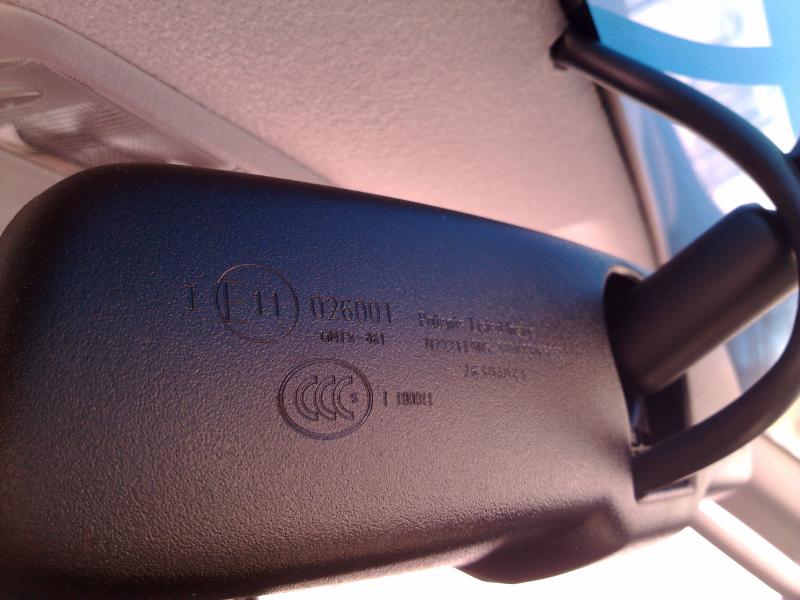

Вчера установил зеркало с монитором на а/м 2008 года.


Для Outlander XL, Pajero и ASX зеркало одно - 7630A049.

[fantick]

а распиновку можно?)

[ilyast]

Молодец. А что зеркало ещё умеет?

[gabuk]

а распиновку можно?)

4 - общий
1 - +12в
2 - к концевику заднего хода
5 - видео вход (NTSC)
6 - экран от камеры
12 - +6в на камеру
11 - - на камеру

Хочу обратить внимание - штатно камера заднего вида питается от этого зеркала напряжением 6,6В. Если не штатную камеру на 12В запитать от зеркала получится бледное и нечеткое изображение. Ищите другое место откуда взять питание камеры на 12В.

[gabuk]

Молодец. А что зеркало ещё умеет?

Только автозатемнение и монитор камеры заднего вида.

[Ratnik]

Молодец. А что зеркало ещё умеет?

Только автозатемнение и монитор камеры заднего вида.

Где брал что стоит?

[gabuk]

Молодец. А что зеркало ещё умеет?

Только автозатемнение и монитор камеры заднего вида.

Где брал что стоит?

Зеркало 3900,00 в Роль-Центр в декабре 2011. Сейчас там еще дешевле - кажется 3500.

[Ratnik]

Зеркало 3900,00 в Роль-Центр в декабре 2011. Сейчас там еще дешевле - кажется 3500.

Спасибо

[fantick]

Спасибо! в машине стоит блок управления камерами переднего и заднего вида (сам ставил) к нему и подключу монитор, а нештатную накладку монитор впарю кому-нить)))

[sportg]

В этом зеркале может быть монитор, и для чего оставшийся разъём?

[Ckol]

В этом зеркале может быть монитор, и для чего оставшийся разъём?

У меня такое же.
Тоже интересно, для чего остальные свободные разъёмы.

[CiBiryak]

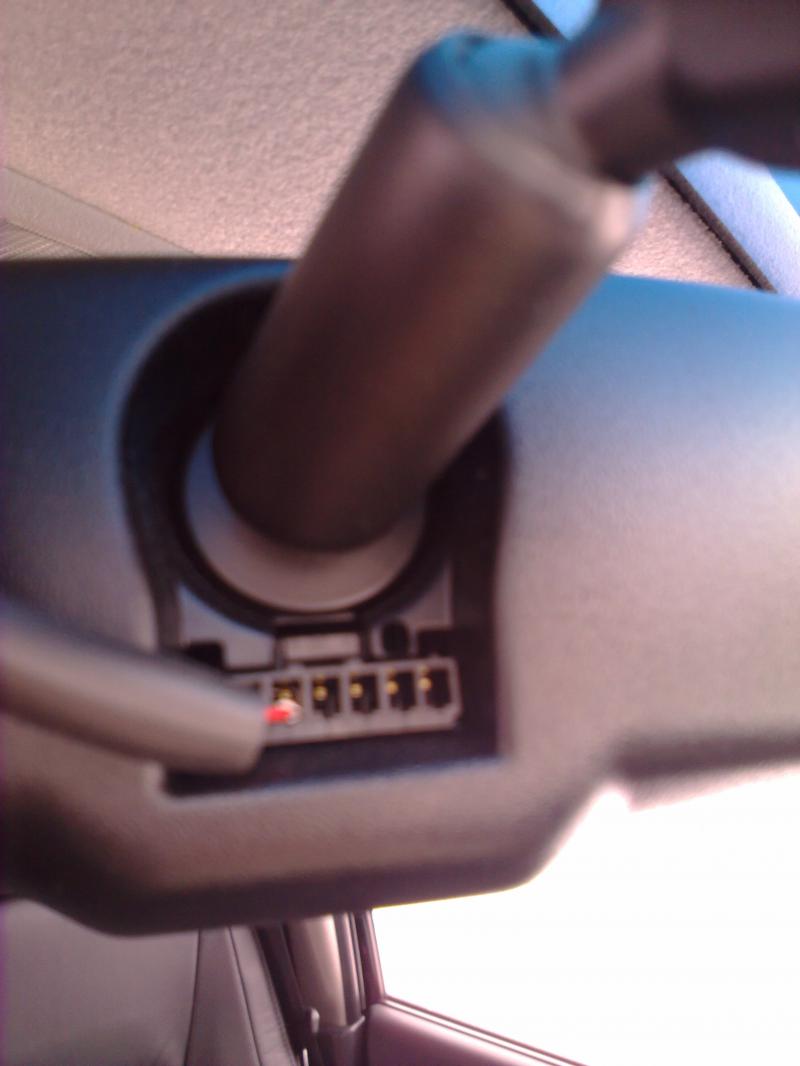

если этот штекер снять, то там будет три ноги и 4 напайки или клёпки или.... ща

[CiBiryak]

а на том зеркале все ноги наружу стоят, я так понимаю, что в последнем случае, придётся вскрывать, а там как повезёт и я знаю как выглядит моник в зеркале, но кажется это не наш случай, его там нЭту

[praporvano]

Думаю чтоб датчик света работал))) самому интересно)))

[CiBiryak]

Думаю чтоб датчик света работал))) самому интересно)))

У меня датчик света работает))) мне кажется тут на много всё прозаичней , чтоб не менять матрицу по изготовлению зеркал, да и платы новые не закупать завод решил собирать на том, что есть А то если бы они поменяли кожу, оставили усилок, моник на потолке, добавили шумку, ну и конечно изменили зеркало с платой , то вряд ли мы бы увидели такой ценник за такое авто
